室內可拆式濾網
嵌板型 ULPAHEPA箱
優點
- 超薄型、重量輕、施工容易、可節省施工時間。
- 備有四只吊勾，以固定框架。
- 尺寸可依客戶要求製作。（例:寬2'、2.5'、4'，長度可做6'以内。)

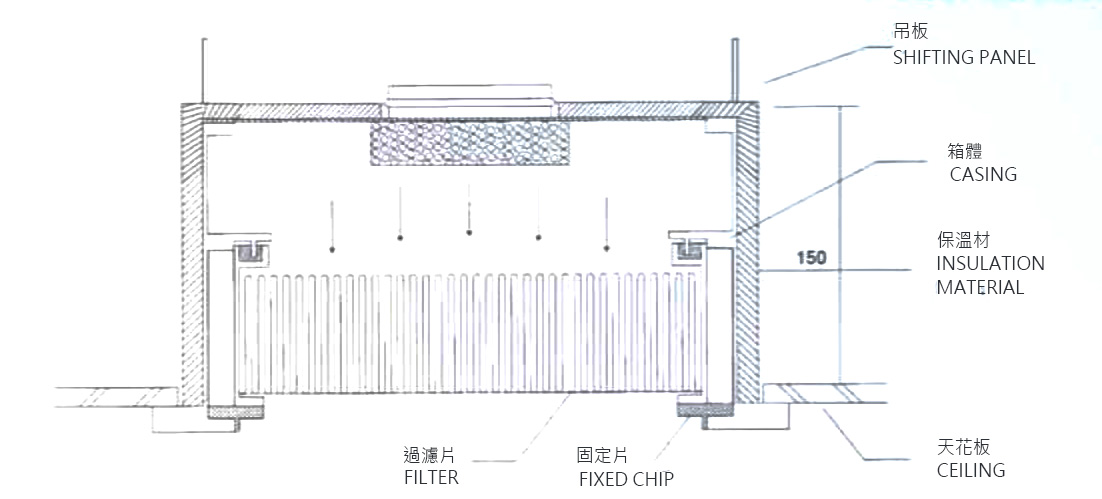

- 箱體特殊設計，換裝濾網不用工具，可防止二度污染，二分鐘內完成換裝。
- 本體經陽極處理，濾網含保護網，可節省不繡鋼面板，亦可加不繡鋼面板。
- 內部設計以U構凝膠式濾網配合。
用途

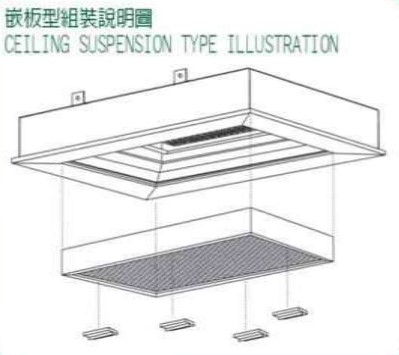

- 安裝於天花板之T-BAR架上，可直接與風管之軟管組合。
- 為過濾網與箱體之組合體，適用於天花板系統之無塵室及其他各類潔淨場所。
品質
無塵室廠房生產，過濾網100%掃描測試合格，品質保証。
嵌板型 ULPAHEPA箱
HEPA Module for Ceiling Suspension（Roomside replacement）
※專利核准，禁止仿冒（專利字號 : 149503）
| --- | A | B |
| 本體材質 Casing Material |
鋁板（陽極處理） Aluminum（Extruded Anodized） |
聚丙烯PP框 Polypropylene |
| 保溫方式 Heat Insulation |
12mmt外保溫 12mmt／External Heat Insulation |
|
| 入風管尺寸 Upstreamar Duct Dimension |
Ø 10"，12"，14"，16" |
|
| 保溫材 Heat Insulation Material |
PE | |

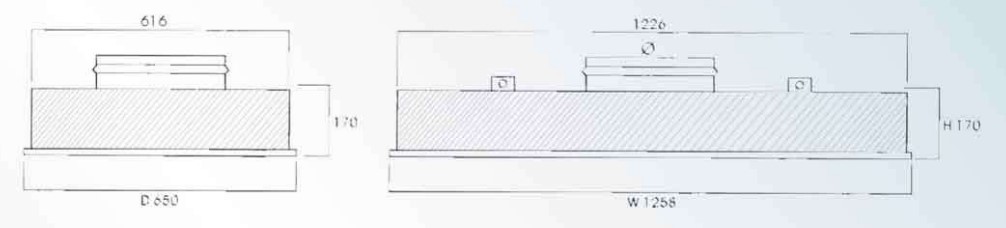

| 外型尺寸 Module Dimension |
650 x 1258 x 170 mm （DxWxH） | 650 x 650 x 170 mm （DxWxH） |
| 過濾網尺寸 Filter Dimension |
558 x 1168 x 85 mm （DxWxH） | 558 x 558 x 85 mm （DxWxH） |
| 箱體／濾網／總重量 Casing／Filter／Total Weight |
12kg / 8kg / 20kg | 8.5kg／5kg／13.5kg |
| 定格風量 Nominal Air Flow |
17.5 CMM（620CFM） | 8.4 CMM（300CFM） |
| 效率 Efficiency |
Ø 0.3µm 99.99%以上、0.1µm~0.2µm 99.9995%以上 Ø 0.3µm more than 99.99%, 0.1µm~0.2µm more than 99.9995% |
|

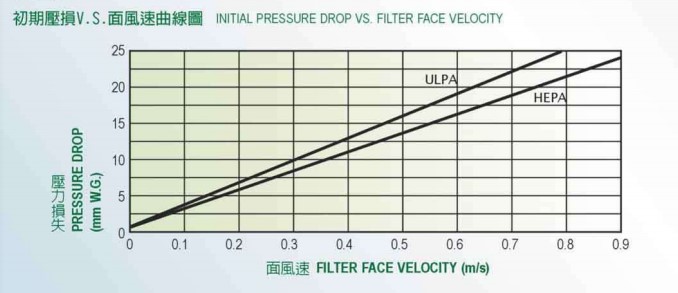

| 壓損 Pressure Drop |
HPEA 初期 12.5mm W.G.以下、ULPA14.5mm W.G.以下 HPEA Intial:Below 12.5mm W.G., ULPA:Below 14.5mm W.G. |
|
| 框架 Frame |
鋁板（陽極處理） Aluminum（Extruded Anodized） |
|
| 濾材 Media |
玻璃纖維紙 Fiberglass Paper |
|
| 保護網 Faceguard |
鋁板（陽極處理） Aluminum (Extruded Anodized） |
|
| 接著劑 Bond |
特殊樹脂 Special Resin |
|
※尺寸皆可依需求訂製。（Special dimension can be customized.）
※外型尺寸W.D.減25mm為嵌板開口開孔尺寸（Casing dimension reducing 25mm in both W&D equals to that of the opening hole of inlaying module）
