室內可拆式濾網
T-BAR型 ULPAHEPA箱
優點
- 超薄型、重量輕、施工容易、可節省施工時間。
- 尺寸可依客戶要求製作。（例：寬2'、2.5'、4'，長度可做6'以内。）
- 内部專利設計，換裝濾網不用工具，可防止二度污染，二分鐘內完成換裝。
- 本體經陽極處理，濾網含保護網。

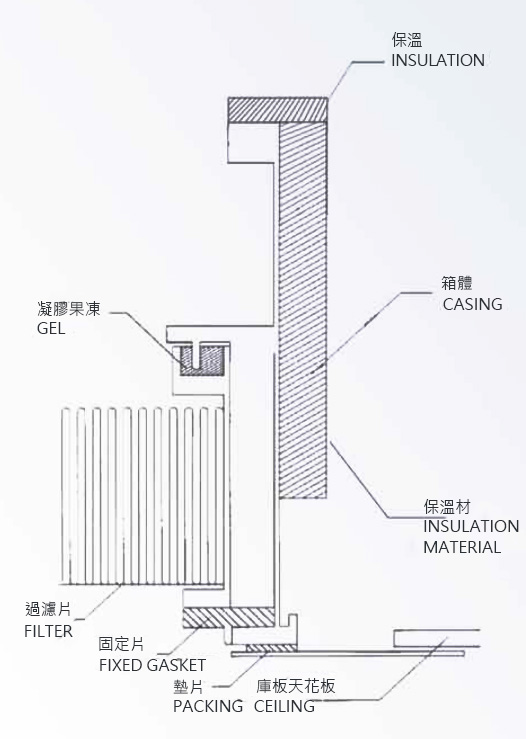

- 內部設計以U槽凝膠式濾網配合。
用途

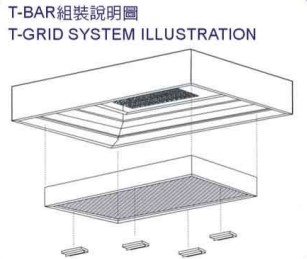

- 安裝於天花板之T-BAR架上，可直接與風管之軟管組合。
- 為過濾網與箱體之組合體，適用於天花板系統之無塵室及其他各類潔淨場所。
- 取代原有拋棄式濾網，不需工程改裝。
品質
無塵室廠房生產，過濾網100％掃描測試合格，品質保証。
T-BAR型 ULPAHEPA箱
HEPA Module（Roomside replacement）for T-grid System
※專利核准，禁止仿冒（專利字號 : 149503）
※可配合任何廠牌FFU用
| 本體材質 Casing Material |
鋁板（陽極處理） Aluminum（Extruded Anodized） |
| 保溫方式 Heat Insulation |
12mmt外保溫 12mmt／External Heat Insulation |
| 入風管尺寸 Upstreamar Duct Dimension |
Ø 10"，12"，14"，16" |
| 保溫材 Heat Insulation Material |
PE |

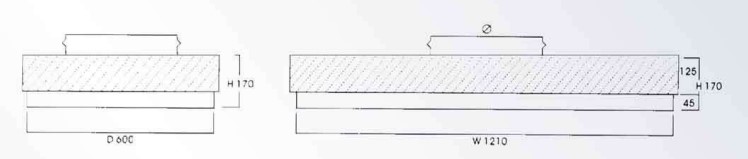

| 外型尺寸 Module Dimension |
過濾網尺寸 Filter Dimension |
箱體／濾網／總重量 Casing／Filter／Total Weight |
定格風量 Nominal Air Flow |
| 600 x 1210 x 170 mm（DxWxH） | 558 x 1168 x 85 mm（DxWxH） | 11kg／8kg／19kg | 17.5 CMM （620CFM） |
| 570 x 1170 x 170 mm（DxWxH） | 528 x 1128 x 85 mm（DxWxH） | ||
| 600 x 600 x 170 mm（DxWxH） | 558 x 558 x 85 mm（DxWxH） | 7.5kg／5kg／12.5kg | 8.4 CMM （300CFM） |
| 570 x 570 x 170 mm（DxWxH） | 528 x 528 x 85 mm（DxWxH） |
| 效率 Efficiency |
Ø 0.3µm 99.99%以上、0.1µm~0.2µm 99.9995%以上 Ø 0.3µm more than 99.99%、0.1µm~0.2µm more than 99.9995% |
|

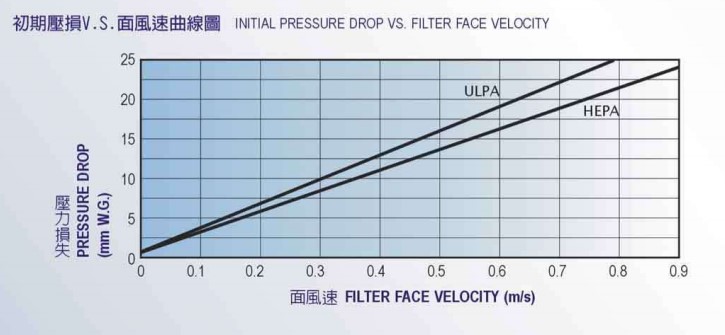

| 壓損 Pressure Drop |
HPEA 初期 12.5mm W.G.以下 ULPA14.5mm W.G.以下 HPEA Intial:Below 12.5mm W.G. ULPA:Below 14.5mm W.G. |
|
| 框架 Frame |
鋁板（陽極處理） Aluminum（Extruded Anodize） |
|
| 濾材 Media |
玻璃纖維紙 Fiberglass Paper |
|
| 保護網 Faceguard |
鋁板（陽極處理） Aluminum（Extruded Anodized） |
|
| 接著劑 Bond |
特殊樹脂 Special Resin |
|
