高效濾網

無塵室專用空氣過濾網

用途
無塵室天花板系統及吹出口、空調箱、無塵作業台、其他空調設備。適用於半導體、電子業、食品業、製藥業、各類精密製造業、醫院等。

品質
無塵室廠房生產，產品100%掃描測試合格，品質保證。

無塵室專用空氣過濾網
SF Type Box Type Bag / Salt Filter

---	A	B	C	D
外框 Frame	鋁框(陽級處理)／鋁網(陽級處理) Aluminum （Etruded Anodized）	塑合板 Particle Board	不鏽鋼板 Stainiess Steel	聚丙烯PP框 Polypropylene
濾材 Media	玻璃纖維紙 Waterproot fire retardant glassfiber
保護網 Faceguard	陽極處理鋁框 Aluminum （Etruded Anodized）烤漆 PVC DIPPEDICOATED
墊片 Gasket	Neoprene EPDM
接著材 Bond	環氧樹脂Epoxy Resin PU Fire-retardant Urthane
最高溫度 Temperature	70°C
最高濕度 Humidity % RH	100%

測試方法 Test Method	大氣塵 SCANNING TEST BY ATMOSPHERIC DUST DOP SILICA 粒子掃描測試（SILICA PARTICE ）

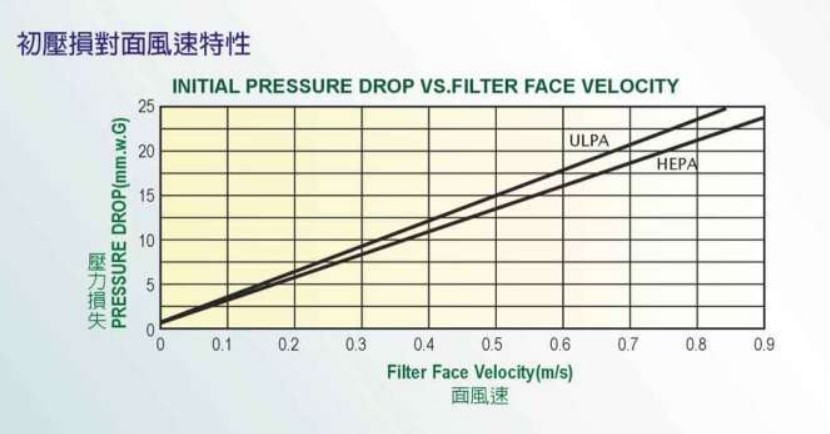

補集效率 HEPA Efficiency HEPA	≥99.97% ， ≥99.99% ， ≥99.999% （0.3μm）
補集效率 ULPA Efficiency ULPA	≥99.999% ， ≥99.9995% ，≥99.9999%，≥99.99995%，≥99.99999% ≥99.999995% （0.1μm-0.2μm）

尺寸標示：H x W x D mm （不包含入風口高度）

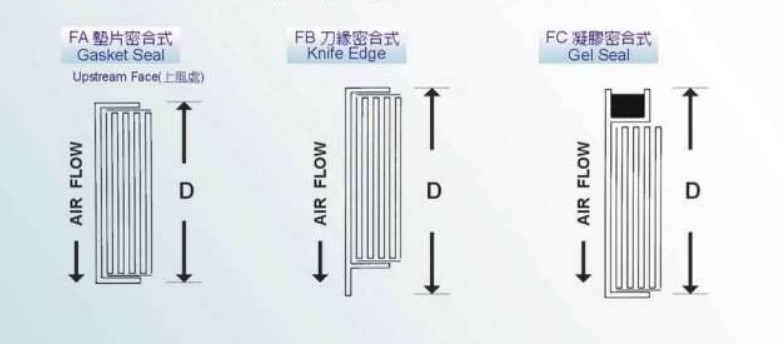

密合方式 Test Method	型式 Model	風量 Rated Airflow （m₃／min）	實際尺寸 Actual Size W x H （mm）	實際尺寸 Actual Size D （mm）	初期壓損 INITIAL P.D	最終壓損 FINAL P.D
墊片密合式 Gasket Steal	FA （HEPA） UFA （ULPA）	3.8	305x305	70 30 150	25.4 mm.W.G.	50.8 mm.W.G.
		8.1	610x305
		17.2	610x610
		21.6	610x760
		26.2	610x915
		35.2	610x1220
		44.2	610x1525
		53.2	610x1830
		27.2	760x760
		32.9	760x915
		44.3	760x1220
		40.0	915x915
		53.7	915x1220
		72.2	1200x1220
		14.9	570x570
		31.4	570x1170
		66.3	1170x1170
凝膠密合式 Gel Steal	FC （HEPA） UFC （ULPA）	14.2	558x558	78 85
		30.6	558x1168
		12.6	528x528
		27.9	528x1128
		13.0	536x536
		28.5	536x1136
刀緣密合式 Knife Edge	FB （HEPA） UFB （ULPA）	17.2	610x610	90 120
		21.6	610x760
		26.2	610x915
		35.2	610x1220
		44.2	610x1525
		53.2	610x1830
		14.9	570x570
		31.4	570x1170
		66.3	1170x1170

※尺寸皆可依需求訂做。
※ 本表所列尺寸不含墊片厚度，尺寸公差約+1／-2mm。

測試方法 Test Method	大氣塵 SCANNING TEST BY ATMOSPHERIC DUST DOP SILICA 粒子掃描測試（SILICA PARTICE ）

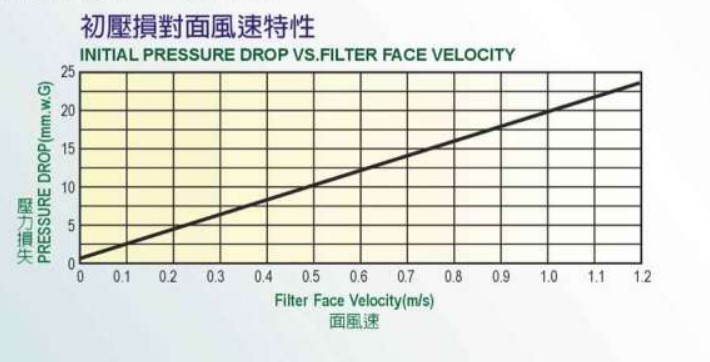

補集效率 HEPA Efficiency HEPA	≥99.97% （1.2m/sec），≥99.99% （0.85m/sec）

尺寸標示：H x W x D mm （不包含入風口高度）

密合方式 Test Method	型式 Model	風量 Rated Airflow （m₃／min）	實際尺寸 Actual Size W x H （mm）	實際尺寸 Actual Size D （mm）	初期壓損 INITIAL P.D	最終壓損 FINAL P.D
墊片密合式 Gasket Steal	HA	5.4	305x305	50 70 150	25.4 mm.W.G.	50.8 mm.W.G.
		11.5	610x305
		24.2	610x610
		30.5	610x760
		37.0	610x915
		50.0	610x1220
		62.4	610x1525
		75.0	610x1830
		38.4	760x760
		46.5	760x915
		62.5	760x1220
		56.4	915x915
		75.8	915x1220
		102.0	1220x1220
		21.0	570x570
		44.3	570x1170
		93.5	1170x1170
凝膠密合式 Gel Steal	HC	20.0	558x558	78 85
		43.2	558x1168
		17.8	528x528
		39.4	528xs1128
		18.4	536x536
		40.3	536x1136

※尺寸皆可依需求訂做。
※ 本表所列尺寸不含墊片厚度，尺寸公差約+1／-2mm。
